1) 제품개요 -

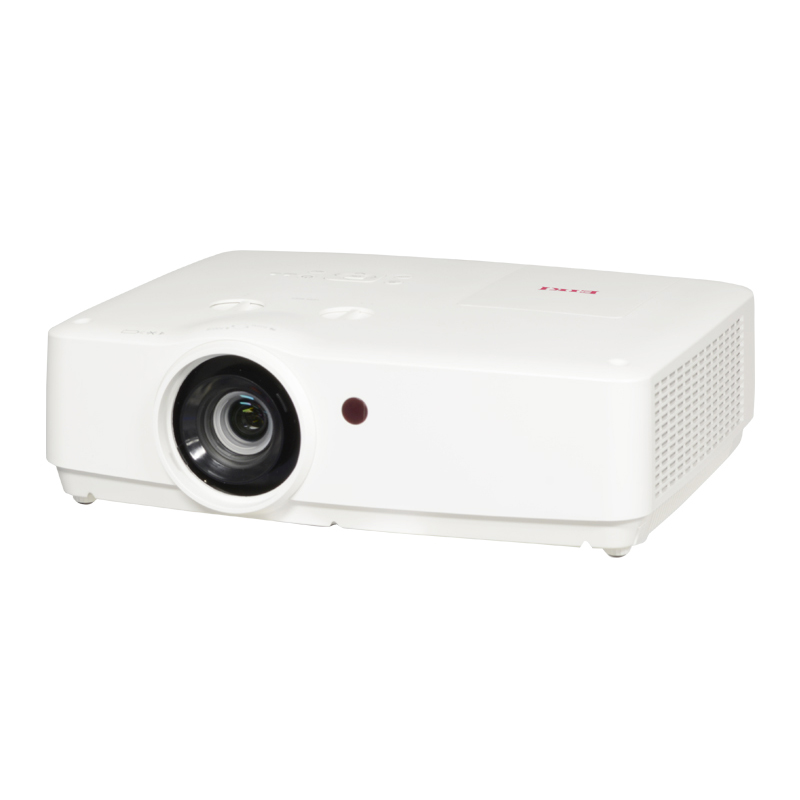

EK-306U는 EIKI의 EK-300 시리즈에 속하는 WUXGA급 3LCD 프로젝터로, 교육기관, 기업 회의실, 공공기관, 예배당 등에서 문서와 영상 콘텐츠를 선명하게 표현할 수 있도록 설계된 모델입니다.

5,000루멘의 밝기와 WUXGA 1920x1200 해상도를 지원하며, 1.6배 광학 줌과 수직 및 수평 렌즈 시프트 기능을 갖춰 일반적인 고정 설치 환경에서도 비교적 유연하게 화면 위치를 조정할 수 있습니다.

램프 교체 및 필터 관리가 필요한 램프 광원 방식의 모델로, 장기간 안정적으로 사용하기 위해서는 사용시간과 냉각 상태를 함께 관리하는 것이 중요합니다.

--------------------------------

2) 핵심 사양 -

모델명: EK-306U

시리즈: EIKI EK-300 Series

투사 방식: 0.64인치 3LCD

기본 해상도: WUXGA 1920 x 1200

화면비: 16:10

밝기: 5,000루멘

명암비: 10,000:1

광원: 280W 램프

램프 수명: 일반 약 3,000시간 / Eco 약 4,000시간

화면 크기: 30 ~ 300인치

줌: 1.6배 광학 줌

포커스: 수동

투사비: 1.07 ~ 1.75:1

투사 거리: 약 0.68 ~ 11.43m

렌즈 시프트: 수직 +/-45% / 수평 +/-10%

키스톤 보정: 수직 +/-30도 / 수평 +/-15도

내장 스피커: 10W 모노

소음: Eco 33.5dB / Normal 40.0dB

크기: 395 x 128 x 318mm

무게: 약 4.45kg

전원: AC 100 ~ 240V 50/60Hz

소비전력: 일반 약 345W

대기전력: 0.5W 미만

--------------------------------

3) 주요 특징 -

5,000루멘의 밝기로 일반적인 실내 조명이 켜진 회의실이나 강의실에서도 높은 화면 가독성 확보

WUXGA 1920x1200 해상도로 문서, 표, 도면, 사진 및 Full HD 영상 콘텐츠를 세밀하게 표현

3LCD 방식을 적용해 화이트 화면과 컬러 화면의 밝기 균형이 안정적이며 자연스러운 색 표현에 유리

1.6배 광학 줌을 지원해 프로젝터 설치 거리 조정 범위가 넓음

수직 +/-45%, 수평 +/-10% 렌즈 시프트를 지원해 프로젝터 위치를 변경하지 않고 화면 위치 조정 가능

수직 및 수평 키스톤과 코너 보정 기능을 지원해 설치 후 화면 형태 조정 가능

HDMI 2개를 갖추고 있으며 HDMI 단자 중 1개는 MHL을 지원

USB Viewer 및 USB Display를 지원해 다양한 콘텐츠 재생 및 연결 환경에 대응

유선 LAN을 통한 Network Display 및 네트워크 제어 지원

RS-232C를 통한 외부 제어 시스템 연동 가능

--------------------------------

4) 광학 및 투사 성능 -

투사 기술: 3LCD

LCD 패널: 0.64인치 3LCD

기본 해상도: WUXGA 1920 x 1200

화면비: 16:10

밝기: 5,000루멘

명암비: 10,000:1

광원: 280W 램프

램프 수명:

일반 모드 약 3,000시간

Eco 모드 약 4,000시간

화면 크기: 30 ~ 300인치

투사 거리: 약 0.68 ~ 11.43m

70인치 화면 기준 투사 거리: 약 1.62m

투사비: 1.07 ~ 1.75:1

렌즈:

수동 줌

수동 포커스

F 1.6 ~ 1.9

f 15.31 ~ 24.64mm

광학 줌: 1.6배

렌즈 시프트:

수직 +/-45%

수평 +/-10%

수동 조정

키스톤 보정:

수직 +/-30도

수평 +/-15도

코너 보정 지원

컴퓨터 입력 해상도:

WUXGA 1920x1200부터 VGA 640x480까지 지원

영상 신호:

1080i

1080p

720p

576i / 576p

480i / 480p

--------------------------------

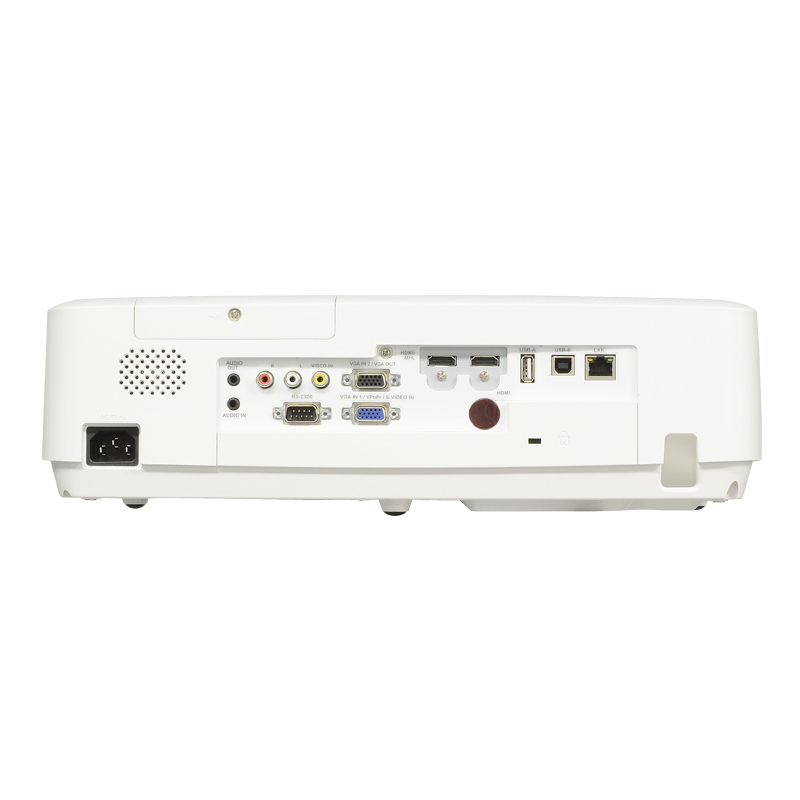

5) 입력 및 출력 단자 -

영상 입력

HDMI: 2개

HDMI 중 1개 MHL 지원

VGA: D-sub 15핀 2개

VGA 1: Component 및 S-Video 겸용

VGA 2: Monitor Out 겸용

Composite Video: RCA 1개

USB

USB Type-A: 1개

용도: USB Viewer

USB Type-B: 1개

용도: USB Display 및 Service

네트워크

LAN: RJ45 1개

용도: Network Display 및 네트워크 제어

오디오 입력

PC Audio: 3.5mm Stereo Mini Jack 1개

AV Audio: RCA L/R 1세트

오디오 출력

3.5mm Stereo Mini Jack 1개

제어 단자

RS-232C: D-sub 9핀 1개

Remote Control In: 3.5mm Mini Jack 1개

내장 스피커

10W 모노 스피커

--------------------------------

6) 활용 분야 -

교육시설

초중고 교실, 대학 강의실, 학원, 시청각실, 교육관 등에서 프레젠테이션 및 교육 영상 투사용

기업 및 업무공간

회의실, 대회의실, 교육장, 연수원, 사내 프레젠테이션 공간

공공기관

관공서 회의실, 세미나실, 교육시설 및 각종 프레젠테이션 공간

종교시설

중소형 예배당, 교육관, 설교 및 찬양 영상 시스템

상업시설

쇼룸, 홍보관, 세미나룸, 행사장 등에서 문서 및 영상 콘텐츠 투사용

--------------------------------

7) 설치 및 향후 관리 안내 -

EK-306U는 투사비 1.07~1.75:1과 1.6배 광학 줌을 지원하므로 설치 전 스크린 크기와 프로젝터 설치 거리를 먼저 확인하는 것이 중요합니다.

수직 +/-45%, 수평 +/-10% 렌즈 시프트를 지원하기 때문에 프로젝터를 스크린 정중앙에 설치하기 어려운 환경에서도 어느 정도 화면 위치를 조정할 수 있습니다.

다만 렌즈 시프트와 키스톤 보정을 지나치게 사용하는 것보다 가능한 한 프로젝터와 스크린의 광학 중심을 맞춰 설치하는 것이 화면 품질 유지에 유리합니다.

EK-306U는 램프 광원 방식이므로 누적 램프 사용시간을 정기적으로 확인해야 합니다.

램프 수명은 일반 약 3,000시간, Eco 약 4,000시간을 기준으로 하며 실제 수명은 사용시간, 냉각 상태, 주변 온도 및 전원 환경에 따라 달라질 수 있습니다.

램프 교체에는 EIKI 22040001 Projection Lamp가 적용됩니다.

장기간 사용 시에는 램프뿐 아니라 에어필터, 냉각팬, 광학부, 전원부 및 입력단자의 상태를 함께 점검하는 것이 좋습니다.

필터와 흡배기구에 먼지가 많이 쌓이면 내부 온도가 상승하면서 램프 수명이 짧아지거나 갑작스러운 전원 종료가 발생할 수 있습니다.

천장 설치 환경이나 사용시간이 많은 교육시설, 예배당 등에서는 최소 연 1회 정도 내부 먼지와 냉각 상태를 점검하는 것을 권장합니다.

램프를 새 제품으로 교체했는데도 화면이 어두운 경우에는 광학 엔진 내부 오염, LCD 패널 및 편광판 열화, 램프 안정기 또는 전원부 상태를 함께 점검해야 합니다.

화면 색상 변화, 밝기 저하, 화면 깜빡임, 팬 소음 증가, 발열 증가 또는 입력 신호 불안정 등의 증상이 나타나면 조기에 점검하는 것이 장비의 수명 연장에 도움이 됩니다.

--------------------------------

8) 출시 및 공급포지션 -

출시 시기: 2018년 1월 EIKI EK-300 시리즈의 WUXGA 고광량 모델로 공식 발표

공급 포지션: 5,000루멘 밝기와 WUXGA 해상도를 기반으로 교육시설, 기업 회의실, 공공기관 및 중소형 예배 공간을 대상으로 공급된 3LCD 램프형 프로젝터입니다.

EK-306U는 1.6배 광학 줌과 수직 및 수평 렌즈 시프트, HDMI, USB, LAN, RS-232C 등 설치형 프로젝터에 필요한 주요 기능을 갖추면서도 약 4.45kg의 비교적 가벼운 본체를 유지한 것이 특징입니다.

현재는 출시 후 상당한 시간이 지난 램프형 모델이므로 신규 설치보다는 기존 설치 장비의 유지보수, 램프 교체, 재설치 및 기존 시스템 연장 운용의 비중이 높은 제품입니다.

장기간 사용 중인 EK-306U는 램프만 교체하기보다는 광학계, 필터, 냉각팬 및 전원부까지 함께 점검하는 방식으로 관리하는 것이 안정적입니다.

--------------------------------

9) A/S 및 고객지원 -

EK-306U 제품 상담, 램프 교체, 화면 밝기 저하, 색상 이상, 전원 불량, 내부 청소, 기존 장비 재설치 및 유지보수 관련 문의는 아래 고객지원센터로 연락해 주시기 바랍니다.

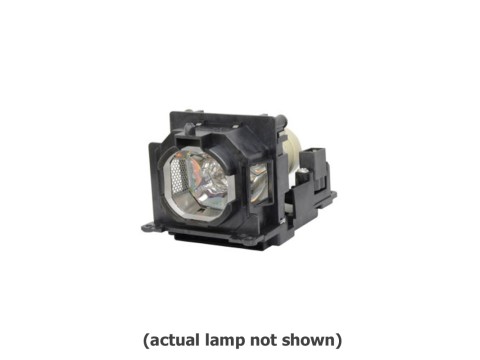

EK-306U 적용 교체 램프:

22040001 Projection Lamp

280W NSHA

VNS코리아 에이키프로젝터 고객지원센터

주소: 서울 마포구 백범로 8 우정마샹스 9층 936호

사업자등록번호: 738-86-02693

전화: 02-6221-1596

팩스: 02-6221-1596

이메일: vnskorea@naver.com

운영시간: 평일 09:00 ~ 18:00

제품의 사용시간과 증상을 확인한 후 램프, 광학부, 냉각계통, 전원부 및 입력단자 상태를 종합적으로 점검해 수리 및 유지보수 상담이 가능합니다.

--------------------------------
