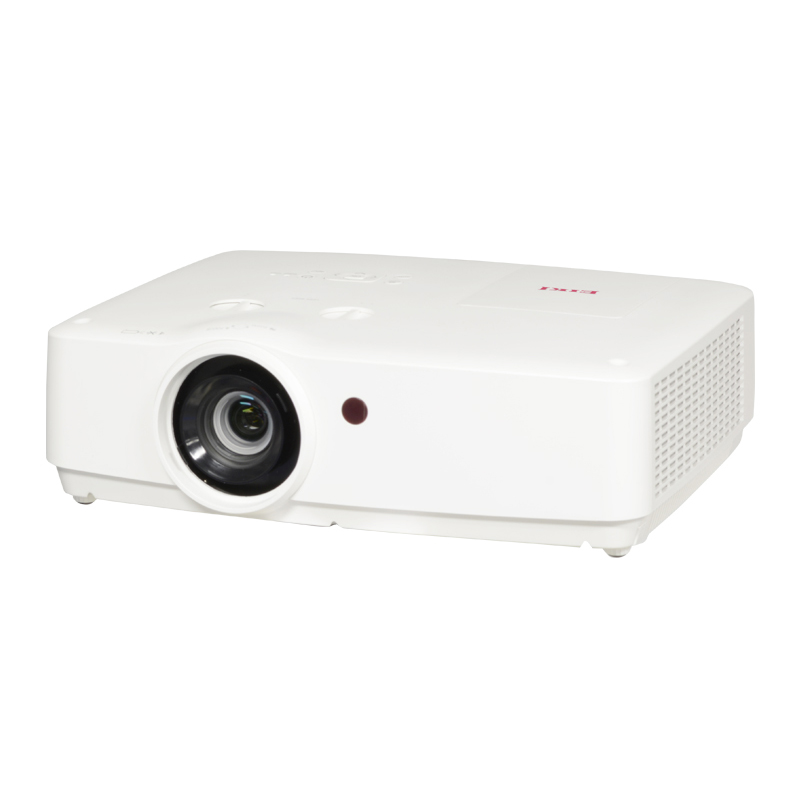

1) 제품개요 -

EK-308U는 EIKI EK-300 시리즈에 속하는 WUXGA급 3LCD 프로젝터로, 회의실, 강의실, 교육시설, 공공기관, 예배당 등에서 문서와 영상 콘텐츠를 선명하게 표현할 수 있도록 설계된 모델입니다.

6,000루멘급 밝기와 WUXGA 1920x1200 해상도를 기반으로 일반 실내 조명 환경에서도 높은 가독성을 확보하며, 1.6배 줌과 수직 및 수평 렌즈 시프트 기능을 지원해 설치 자유도가 높은 편입니다.

램프 광원 방식의 모델이므로 장기간 안정적으로 운용하기 위해서는 램프 사용시간, 필터 상태, 냉각팬 및 광학부 점검을 함께 관리하는 것이 중요합니다.

--------------------------------

2) 핵심 사양 -

모델명: EK-308U

시리즈: EIKI EK-300 Series

투사 방식: 3LCD

기본 해상도: WUXGA 1920 x 1200

화면비: 16:10

밝기: 6,000루멘급

명암비: 10,000:1

광원: 램프 방식

램프 출력: 약 300W급

램프 수명: 일반 약 3,000시간 / Eco 약 4,000시간

화면 크기: 30 ~ 300인치

줌: 1.6배 수동 줌

포커스: 수동

투사비: 약 1.07 ~ 1.75:1

투사 거리: 약 0.68 ~ 11.43m

렌즈 시프트: 수직 약 +/-45% / 수평 약 +/-10%

키스톤 보정: 수직 및 수평 지원

내장 스피커: 10W 모노

크기: 약 395 x 128 x 318mm

무게: 약 4.5kg

전원: AC 100 ~ 240V 50/60Hz

--------------------------------

3) 주요 특징 -

6,000루멘급 고광량으로 일반 회의실과 강의실 조명 환경에서도 높은 화면 가독성 확보

WUXGA 1920x1200 해상도로 문서, 도면, 표, 사진 및 영상 콘텐츠를 세밀하게 표현

3LCD 방식으로 컬러 화면과 화이트 화면의 밝기 균형이 안정적이며 자연스러운 색 표현에 유리

1.6배 광학 줌으로 다양한 설치 거리에서 스크린 크기에 맞춘 화면 조정 가능

수직 및 수평 렌즈 시프트 지원으로 프로젝터 설치 위치가 스크린 중앙에서 다소 벗어난 경우에도 화면 위치 조정 가능

수직, 수평 키스톤 및 코너 보정 기능으로 설치 후 화면 형태 보정에 유리

HDMI, VGA, USB, LAN 등 다양한 입력과 네트워크 기능을 지원

RS-232C를 통한 외부 제어 시스템과의 연동 가능

--------------------------------

4) 광학 및 투사 성능 -

투사 기술: 3LCD

기본 해상도: WUXGA 1920 x 1200

화면비: 16:10

밝기: 6,000루멘급

명암비: 10,000:1

광원: 램프 방식

램프 수명:

일반 모드 약 3,000시간

Eco 모드 약 4,000시간

화면 크기: 30 ~ 300인치

투사 거리: 약 0.68 ~ 11.43m

투사비: 약 1.07 ~ 1.75:1

렌즈:

수동 줌

수동 포커스

1.6배 광학 줌

렌즈 시프트:

수직 약 +/-45%

수평 약 +/-10%

키스톤 보정:

수직 보정 지원

수평 보정 지원

코너 보정 지원

지원 신호:

WUXGA

UXGA

WXGA

XGA

Full HD 1920 x 1080

1080i/p

720p

576i/p

480i/p 등

--------------------------------

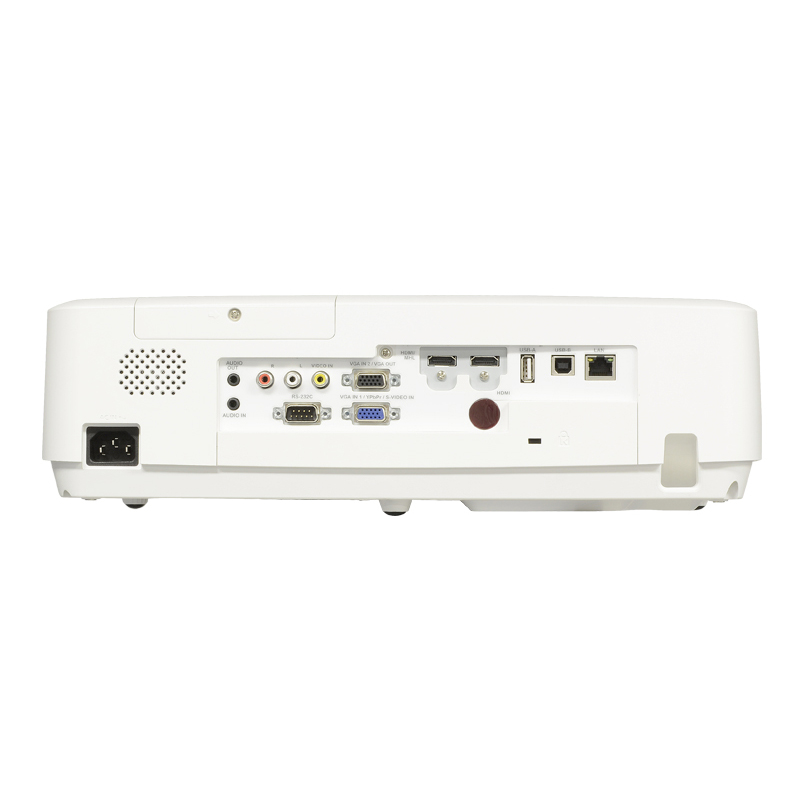

5) 입력 및 출력 단자 -

영상 입력

HDMI: 2개

일부 HDMI 입력 MHL 지원

VGA: D-sub 15핀 입력

PC 및 컴포넌트 신호 연결에 활용

Composite Video: RCA 입력

USB

USB Type-A: 1개

USB 메모리 콘텐츠 재생 용도

USB Type-B: 1개

USB Display 및 서비스 용도

네트워크

LAN: RJ45 1개

네트워크 제어 및 관련 기능 지원

오디오

Audio In: 3.5mm Stereo Mini Jack

Audio Out: 3.5mm Stereo Mini Jack

제어

RS-232C: D-sub 9핀

내장 스피커

10W 모노 스피커

--------------------------------

6) 활용 분야 -

교육시설

초중고 교실, 대학 강의실, 시청각실, 학원, 교육관에서 강의자료 및 영상 콘텐츠 투사용

기업 및 업무공간

회의실, 대회의실, 사내 교육장, 연수원, 프레젠테이션룸

공공기관

관공서 회의실, 세미나실, 교육장, 다목적 프레젠테이션 공간

종교시설

중소형 예배당, 교육관, 설교 및 찬양 영상 시스템

상업 및 문화시설

쇼룸, 세미나룸, 홍보관, 소규모 전시장 및 행사 공간

--------------------------------

7) 설치 및 향후 관리 안내 -

EK-308U는 1.6배 광학 줌과 렌즈 시프트 기능을 지원하므로 설치 전 스크린 크기와 투사거리를 먼저 확인한 뒤 설치 위치를 결정하는 것이 중요합니다.

렌즈 시프트를 활용하면 스크린 중앙에 프로젝터를 정확히 설치하기 어려운 공간에서도 화면 위치를 조정할 수 있습니다.

다만 렌즈 시프트와 키스톤 보정을 과도하게 사용하는 것보다 가능한 한 프로젝터와 스크린의 광학 중심을 맞춘 뒤 미세 조정 기능으로 사용하는 것이 화질 유지에 유리합니다.

EK-308U는 램프형 프로젝터이므로 누적 램프 사용시간을 정기적으로 확인해야 합니다.

일반 모드 약 3,000시간, Eco 모드 약 4,000시간을 기준으로 램프 교체 시점을 관리하는 것이 좋으며 실제 수명은 사용환경과 냉각 상태에 따라 차이가 날 수 있습니다.

필터와 흡배기구에 먼지가 쌓이면 내부 온도가 상승해 램프 수명 단축, 팬 소음 증가, 과열 보호 작동 등의 문제가 발생할 수 있습니다.

천장 설치 환경이나 장시간 사용하는 강의실, 예배당, 회의실에서는 최소 연 1회 정도 내부 먼지, 냉각팬, 필터, 광학부 및 전원부 상태를 점검하는 것을 권장합니다.

램프를 교체했는데도 화면이 어두운 경우에는 광학 엔진 내부 오염, LCD 패널 또는 편광판 열화, 램프 안정기 및 전원부 문제를 함께 확인해야 합니다.

밝기 저하, 색상 변화, 화면 깜빡임, 팬 소음 증가, 발열 증가 또는 입력 신호 불안정이 나타나는 경우에는 조기에 점검하는 것이 장비 수명 연장에 도움이 됩니다.

--------------------------------

8) 출시 및 공급포지션 -

출시 시기: 2019년 전후 EIKI EK-300 시리즈의 고광량 WUXGA 3LCD 램프 프로젝터 라인업으로 공급된 모델

공급 포지션: 6,000루멘급 밝기와 WUXGA 해상도를 기반으로 일반 업무용 프로젝터보다 높은 밝기와 설치 기능을 요구하는 교육시설, 기업 회의실, 공공기관 및 예배당 환경을 대상으로 하는 모델입니다.

EK-308U는 고광량과 1.6배 줌, 렌즈 시프트, HDMI, USB, LAN 및 RS-232C 등 설치형 프로젝터에 필요한 기능을 비교적 компакт한 본체에 구성한 것이 특징입니다.

현재는 출시 후 상당한 시간이 지난 램프형 모델이므로 신규 도입보다는 기존 설치 장비의 유지보수, 램프 교체, 내부 청소 및 재설치 수요가 많은 제품으로 볼 수 있습니다.

장기 운용 시에는 램프만 관리하기보다는 필터, 냉각계통, 광학부, 전원부 및 입력단자까지 함께 점검하는 예방정비 방식이 적합합니다.

--------------------------------

9) A/S 및 고객지원 -

EK-308U 제품 상담, 램프 교체, 밝기 저하, 화면 색상 이상, 전원 불량, 내부 청소, 재설치 및 유지보수 관련 문의는 아래 고객지원센터로 연락해 주시기 바랍니다.

VNS코리아 에이키프로젝터 고객지원센터

주소: 서울 마포구 백범로 8 우정마샹스 9층 936호

사업자등록번호: 738-86-02693

전화: 02-6221-1596

팩스: 02-6221-1596

이메일: vnskorea@naver.com

운영시간: 평일 09:00 ~ 18:00

제품의 사용시간과 증상을 확인한 후 램프, 필터, 광학부, 냉각계통, 전원부 및 입력단자 상태를 종합적으로 점검해 수리 및 유지보수 상담이 가능합니다.

--------------------------------
